功能特點
電能質量分析系統軟件簡介：
電能質量分析軟件是一套以C++語言編寫的專業的電能質量分析平臺，實現了對RDK-PQI/RDL-PQMS系列儀器的全兼容，軟件分析功能強大，操作簡便，可以對多點電能質量監測儀進行統一管理，并以曲線、圖表、統計報表、越限圖表等綜合工具幫助您迅速查找電能質量干擾點及干擾原因，為電能質量治理提供了充足、直觀的數據。

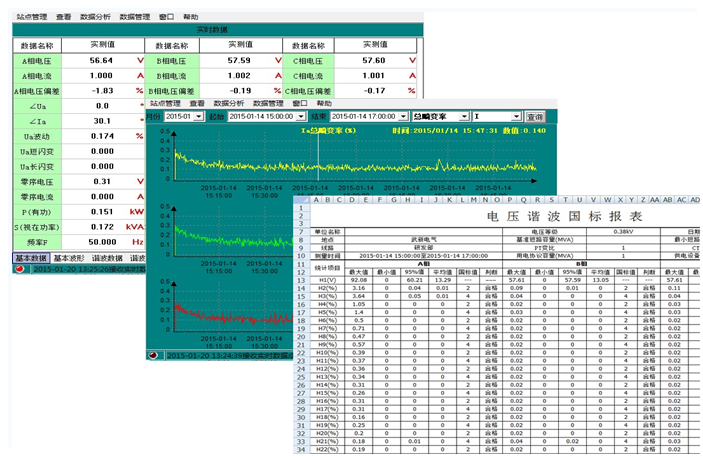

實時監測功能
? 實時接收顯示現場測試數據、波形、頻譜，矢量圖，并具有數據打印、導出功能。
? 手動存儲瞬時分析值
? 在線判定各參數是否越限，以不同顏色或閃動報告越限數據項。
遠程參數設置功能
可遠程讀取并修改監測儀各種參數設置，如電壓變比、電流變比、額定電壓、接線方式、通訊速率以及其他各種測量參數定值。
圖形輸出功能
輸出各參數的趨勢曲線，可對曲線進行對比、縮放、平移操作，并可將圖片導出為JGP或BMP格式，其項目包括：
基波電壓、基波電流長期趨勢曲線；
電壓、電流總畸變率長期趨勢曲線；
電壓、電流各次諧波長期趨勢曲線；
電網頻率趨勢曲線；
長閃變（Plt）、短閃變（Pst）趨勢曲線；
電壓三相不平衡度以及電壓、電流序分量趨勢曲線；
功率及功率因數趨勢曲線；
各參數分布餅圖、柱形圖
報表輸出功能
報表軟件為您定制了多種格式的報表，此種報表可自動生成，并且您可利用報表編輯器任意生成您需要的報表格式，編輯器操作簡單，使用方便，可令您隨心所欲的自由設計報表，支持HTML和WORD格式的報表及打?。?。
按月、日、時或任意時間段生成電能質量綜合統計報表，包括各參數的最大值、最小值、平均值，95%概率值；
基波及諧波電壓、電流報表；
電網頻率、電壓偏差報表；
電壓三相不平衡度，電壓、電流序分量報表；
長時間閃變值（Plt）、短時間閃變值（Pst）報表；
諧波功率報表：包括有功功率、視在功率、諧波功率；
查詢與召喚功能
? 可按時間和按類型查詢告警事件記錄及跳閘事件記錄；
? 可根據事件記錄召喚暫態觸發數據；
? 可按時段召喚動態記錄數據，動態數據時間間隔可設，最小時間間隔為3s。
電能質量監測儀及系統各種用戶應用案例圖示：
1）系統用戶及各類企業用戶電能質量監測系統總體架構：
系統組成
數據服務器、WEB服務器、監測設備等組成，并配合強大的數據分析軟件，最大程度地實現信息的集成和資源的共享。通過本系統的實施，能自動采集各監測點的歷史數據和實時數據，通過WEB服務器，本系統內的各工作站可以查看各監測點的歷史數據和實時數據，并可以對歷史數據進行分析，實現各監測點的統一管理、統一調度。
數據服務器
本系統采購SQL Server數據庫能自動采集各監測點的實時數據和歷史數據，并保存于數據庫中，以備分析。數據庫采購雙硬盤互為鏡像，更有力地防止數據丟失。
WEB服務器
各個用戶通過對WEB服務器的訪問，實時查看各站點數據波形、頻譜等，并可以對歷史數據統計生成任意時間段的報表。
* 系統采用典型的三級分布式結構；
* 數據自動上傳至SQL Server數據庫并通過WEB服務器發布；
* 以IE瀏覽作為用戶界面，人機對話友好；
* 安全的權限控制，充分保障數據安全。
2）一般用戶電能質量監測總體架構：
* 系統采用典型的二級分布式結構；
* 數據自動上傳或者主動召喚至服務器分析統計。各工作站采用C/S或者B/S模式進行數據查詢；
* 軟件功能強大。系統設計簡潔。人機對話友好；
* 安全的權限控制，充分保障數據安全。
